Perencanaan Struktur Kuda- kuda Lengkung dengan SAP

Mau tau pekerjaan apa yang menuntut kita untuk terus belajar...?? Yuupz...!! Salah satunya adalah orang- orang yang bekerja di Dunia Konstruksi..?? Whaaaaat....!! Kok bisa...???? hahahaha... Iya dong..!! Masalahnya perkembangan zaman semakin maju, semakin banyak ditemukan penemuan baru, pembelajaran ilmu yang semakin mendalam, dan tuntutan dari para Ownerakan berbagai macam kebutuhan fisik yang melibatkan seorang Engineer. Salah satu beberapa proyek yang Kami kerjakan adalah perencanaan kanopi, untuk tempat parkir.

Walaupun cuma tempat parkir, jangan anggap remeh looh... Struktur kuda- kuda tersebut berbentuk lengkung dengan bentang 37 meter. Di desain dengan profil baja pipa 2 inch mutu BJ 37. Pemodelan struktur dilakukan secara 3D dengan program SAp v14 (Structure Analysis Software) seperti tampak pada Gambar berikut :

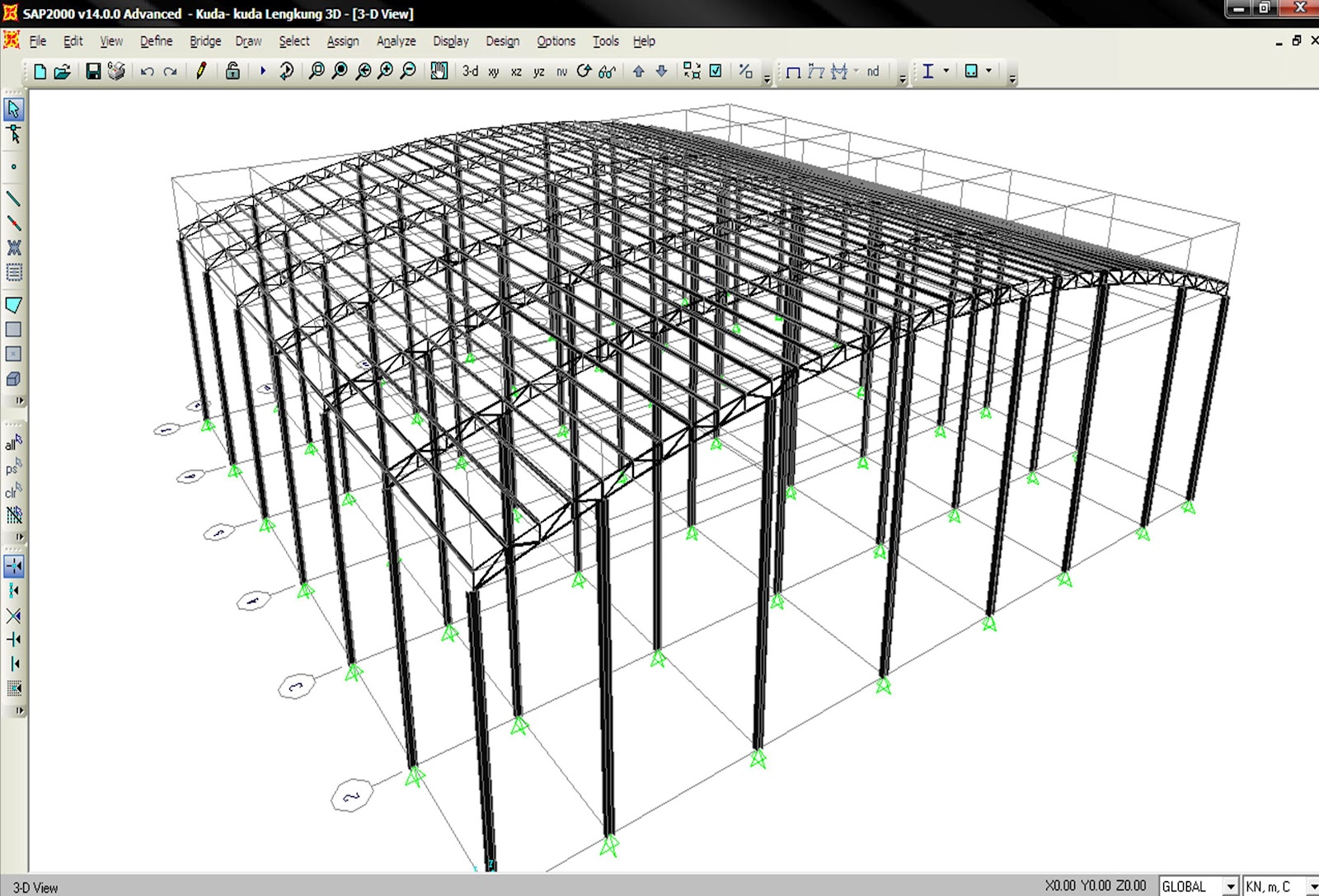

Gambar 1. Pemodelan Struktur Kuda- kuda dengan SAP 2000

Gambar 2. Pemodelan Struktur Kuda- kuda dengan SAP 2000 (Tampak Depan)

Gambar 3. Detail Pemodelan Struktur Kuda- kuda dengan SAP 2000

Data teknis dalam perencanaan adalah sebagai berikut :

• Bentang                                      = 37 meter
• Jarak antar KK                           =  6   meter
• Profil KK                                     = Pipa 2”
• Mutu baja                                    = BJ 37
• Tegangan putus minimum     (fu)   = 370 Mpa
• Tegangan leleh minimum (fy)         = 240 Mpa
• Profil Gording                               = C 125.50.20.3,2
• Berat profil gording                       = 6,76 kg/m
• Penutup Atap                               = galvalum
• Berat penutup atap                       = 12 kg/ m2

Struktur di desain mampu menerima berbagai macam kombinasi pembebanan yang meliputi beban mati (dead load),  hidup (live load), dan angin (wind load). Dengan penjabaran sebagai berikut :

• 1,4 D
• 1,2D + 1,6L
• 1,2D + 0,5L + 0,8 Angin Kanan
• 1,2D + 0,5L - 0,8 Angin Kanan
• 1,2D + 0,5L + 0,8 Angin Kiri
• 1,2D + 0,5L - 0,8 Angin Kanan

Perhitungan Beban :

1. Beban Mati
Beban penutup atap galvalum 12 Kg/m² x 6              =    72        kg
Beban gording C 125.50.20.3,2 x 6 m = 6,76 x 6    =    40,56  kg
Berat instalasi ME (Mechanical Electrical)                 =    25         kg


2.  Beban Hidup
Berat pekerja di setiap joint                = 100      kg
Berat air hujan = 40 – 0,8 x 15,7        =   27,44 kg
Berat hidup total                                 = 127,44 kg

3.  Beban angin
Berdasarkan PPPURG 1987, koefisien angin untuk gedung tertutup adalah sebagai berikut :


Tekanan angin di luar daerah pantai (qw)   =  25     kg/m2
Sudut kemiringan kuda- kuda                    = 15,7º
Koefisien angin tekan                                = 0,02α - 0,4 = 0,02 x 15,7- 0,4 =    0,086
Koefisien angin hisap                                 = -0,4

Untuk menjelaskan lebih detail mengenai perhitungannya, dapat download Laporan tersebut. Semoga Bermanfaat. Amiiiin...

 Nb : Tabel Profil Baja Lengkap (excel) dapat download disini
