MANAJEMEN DAN STRATEGI PENCAPAIAN MUTU JEMBATAN

A. LATAR BELAKANG

Peningkatan sarana transportasi sangat diperlukan untuk menunjang pertumbuhan ekonomi dan menunjang pembangunan nasional di masa yang akan datang. Sesuai dengan perkembangan daerah yang bersangkutan, jembatan merupakan salah satu sarana prasarana transportasi yang sangat menentukan dalam upaya menunjang kelancaran lalu lintas dan meningkatkan aktifitas perekonomian di daerah yang mulai berkembang. Oleh pembangunan jembatan baik kualitas maupun kuantitasnya mempunyai arti penting untuk guna menunjang tercapainya program merupakan hal yang sangat penting jembatan.

Jembatan yang merupakan bagian dari sistem jaringan transportasi darat mempunyai peranan yang akan mendorong pertumbuhan ekonomi dan menunjang pembangunan nasional di masa yang akan datang. Oleh sebab itu perencanaan, pembangunan dan rehablillasi serta fabrikasi konstruksi jembatan perlu diupayakan seefektif dan seefisien mungkin, sehingga pembangunan jembatan dapat mencapai sasaran mutu jembatan yang direncanakan. Manajemen dan strategi pencapaian mutu jembatan harus dilakukan untuk menghindari terjadinya rekonstruksi yang harus dilakukan apabila ada bagian yang tidak memenuhi stándar mutu yang diharapkan.

Para pemerhati Jembatan Indonesia yang terdiri dari Kalangan Pemerintahan, Akademisi, Konsultan Perencana dan Pengawas, Kontraktor atau Pelaksana Fabrikasi dan Supplier turut terlibat dan bertanggung jawab atas pembangunan jembatan yang efektif, efisien dan berdaya guna sesuai dengan tuntutan zaman dan perkembangan teknologi.

B. MAKSUD DAN TUJUAN

Maksud kegiatan manajemen dan strategi pencapaian mutu jembatan adalah untuk dapat memberikan arahan dan pedoman terhadap pembangunan prasarana transportasi yang berupa jembatan yang memenuhi stándar mutu dan berdaya guna sehingga dapat menunjang strategi Pembangunan Wilayah di Pemerintah Daerah Kabupaten maupun Propinsi.

Tujuan yang hendak dicapai adalah untuk mendapatkan cara penanganan yang efisien dan efektif dalam pencapaian mutu jembatan yang memenuhi stándar.

C. PENGERTIAN JEMBATAN

Jembatan adalah suatu struktur kontruksi yang memungkinkan route transportasi melalui sungai, danau, kali, jalan raya, jalan kereta api dan lain-lain. Jembatan adalah suatu struktur konstruksi yang berfungsi untuk menghubungkan dua bagian jalan yang terputus oleh adanya rintangan-rintangan seperti lembah yang dalam, alur sungai saluran irigasi dan pembuang .  Jalan ini yang melintang yang tidak sebidang dan lain-lain.

Sejarah jembatan sudah cukup tua bersamaan dengan terjadinya hubungan komunikasi dan transportasi antara sesama manusia dan antara manusia dengan alam lingkungannya. Macam dan bentuk serta bahan yang digunakan mengalami perubahan sesuai dengan kemajuan jaman dan teknologi, mulai dari yang sederhana sekali sampai pada konstruksi yang mutakhir.

Mengingat fungsi dari jembatan yaitu sebagai penghubung dua ruas jalan yang dilalui rintangan, maka jembatan dapat dikatakan merupakan bagian dari suatu jalan, baik jalan raya atau jalan kereta api.

Berikut beberapa jenis jembatan :

1. Jembatan diatas sungai
2. Jembatan diatas saluran irigasi/ drainase
3. Jembatan diatas lembah
4. Jembatan diatas jalan yang ada (fly over)

Bagian-bagian Konstruksi Jembatan terdiri dari :

Konstruksi Bangunan Atas (Superstructures)

Sesuai dengan istilahnya, bangunan atas berada pada bagian atas suatu jembatan, berfungsi menampung beban-beban yang ditimbulkan oleh suatu lintasan orang, kendaraan, dll, kemudian menyalurkan pada bangunan bawah.

Konstruksi bagian atas jembatan meliputi :

1. Trotoir
2. Sandaran dan tiang sandaran
3. Peninggian trotoir (kerb)
4. Konstruksi trotoir
5. Lantai kendaraan dan perkerasan
6. Balok gelagar
7. Balok diafragma / ikatan melintang
8. Ikatan pengaku (ikatan angin, ikatan rem,ikatan tumbukan)
9. Perletakan (tumpuan)

Konstruksi Bangunan Bawah (Substructures)

Bangunan bawah pada umumnya terletak disebelah bawah bangunan atas. Fungsinya untuk menerima beban-beban yang diberikan bangunan atas dan kemudian menyalurkan ke pondasi, beban tersebut selanjutnya oleh pondasi disalurkan ke tanah.

Konstruksi bagian bawah jembatan meliuputi :

1. Pangkal jembatan (abutment) dan pondasi
2. Pilar jembatan (pier) dan pondasi

D. KRITERIA PERENCANAAN JEMBATAN

Dalam perencanaan teknis jembatan perlu dilakukan identifikasi yang menyangkut beberapa hal antara lain :

Kondisi tata guna lahan, baik yang ada pada jalan pendukung maupun lokasi jembatan berkaitan dengan ketersediaan lahan yang ada.

Kelas jembatan yang disesuaikan dengan kelas jalan dan volume lalu lintas.

Struktur tanah, geologi dan topografi serta kondisi sungai dan perilakunya.

1.     Pemilihan Lokasi Jembatan

Dasar utama penempatan jembatan sedapat mungkin tegak lurus terhadap sumbu rintangan yang dilalui, sependek, sepraktis dan sebaik mungkin untuk dibangun di atas jalur rintangan.

Beberapa ketentuan dalam pemilihan lokasi jembatan dengan memperhatikan kondisi setempat dan ketersediaan lahan adalah sebagai berikut :

Lokasi jembatan harus direncanakan sedemikian rupa sehingga tidak menghasilkan kebutuhan lahan yang besar sekali.

Lahan yang dibutuhkan harus sesedikit mungkin mengenai rumah penduduk sekitarnya, dan diusahakan mengikuti as jalan existing.

2.     Bahan Konstruksi Jembatan

Ditinjau dari klasifikasi bangunan penyeberangan secara umum, bahan konstruksi jembatan dapat dikelompokkan seperti yang tercantum pada tabel 1.

   Tabel 1. Bahan Konstruksi Jembatan

Bagian	Bahan	Jenis
Struktur atas	Beton bertulang	Slab
		Girder
	Beton prategang	Girder
	Baja	Truss
	Komposit	Girder
		Suspension
Struktur bawah	Beton bertulang	Abutment
		Pier
Fondasi	Beton bertulang	Footplat
		Sumuran
		Tiang pancang
		Bore-pile

3.     Pemilihan Konstruksi Atas Jembatan

Pemilihan konstruksi atas jembatan ditetapkan dengan mempertimbangkan konstruksi yang kuat, aman, dan ekonomis. Hal yang perlu diperhatikan dalam memilih jenis konstruksi atas antara lain :

1. Mudah pelaksanaannya
2. Biaya pelaksanaan murah
3. Pengadaan bahan relatif mudah
4. Biaya perawatan relatif rendah
5. Cukup kuat dengan biaya relatif murah
6. Bentang sungai

4.     Pemilihan Konstruksi Bawah Jembatan

Pemilihan konstruksi bawah jembatan harus memperhatikan kondisi tanah setempat dan pola aliran sungai. Konstruksi ditetapkan berdasarkan pertimbangan kekuatan, biaya, serta kemudahan dalam pelaksanaan. Tahapan yang harus dilakukan dalam perencanaan fondasi jembatan antara lain :

1. Pemeriksaan rencana tahanan lateral ultimit geser maupun tahanan tekanan pasif pada fondasi.
2. Stabilitas terhadap geser dan guling.
3. Kapasitas daya dukung ultimit.
4. Penurunan (settlement) pada fondasi.

SARAN DAN KRITIK ANDA

Tulis saran dan kritik anda dengan cara sbb :

Bila anda belum punya blog atau AIM, pilih :

Beri komentar sebagai Anonymous

klik tulisan "komentar" di bawah ini



ABUTMENT DAN PIER

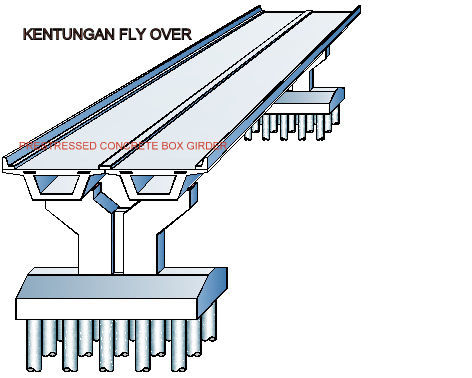

KENTUNGAN FLY OVER
